SUB-ESTACIONES ELECTRICAS
Subestaciones Eléctricas: son las encargadas de transformar la energía eléctrica mediante uno o mástransformadores. Estas subestaciones pueden ser elevadoras o reductoras de tensión.
Unasubestación eléctricaes una instalación destinada a modificar y establecer los niveles detensiónde una infraestructura eléctrica, para facilitar el transporteydistribuciónde laenergía eléctrica. Su equipo principal es eltransformador. Normalmente está dividida en secciones, por lo general 3 principales, y las demás son derivadas
Las secciones principales son las siguientes:

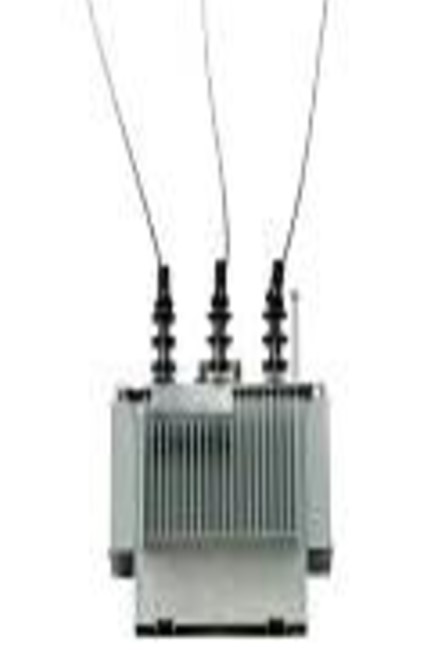

1. Transformador.
2. Interruptor depotencia.
3. Restaurador.
4. Cuchillas fusibles.
5. Cuchillas desconectadoras y cuchillas de prueba.
6. Apartarrayos.
7. Tableros duplex decontrol.
8.Condensadores.
9. Transformadores de instrumento.
TIPOS DE SUBESTACIONES :
Las subestaciones de distribución se pueden clasificar según su ubicación en:

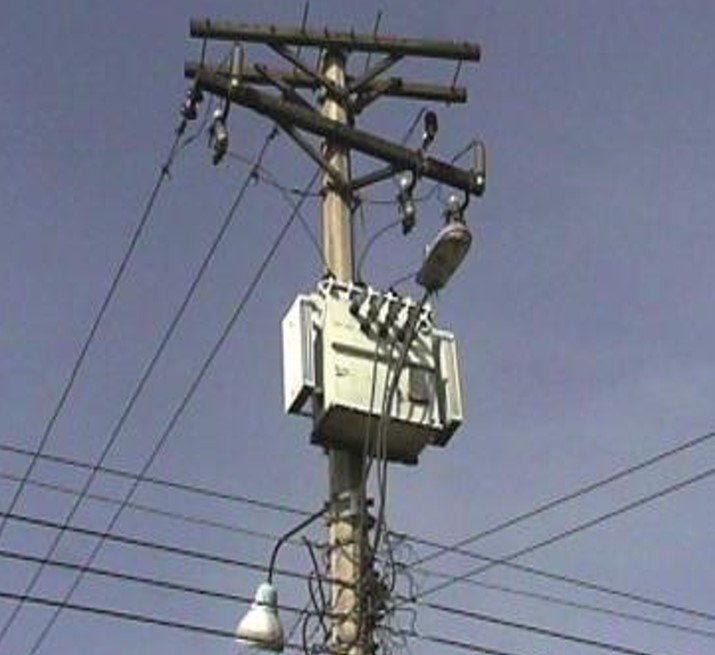

• Subestación aérea

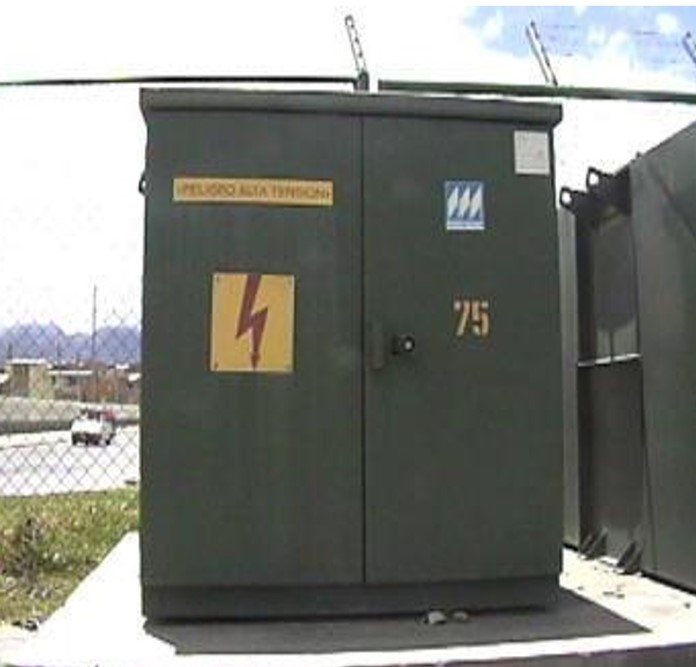

• Subestación de piso

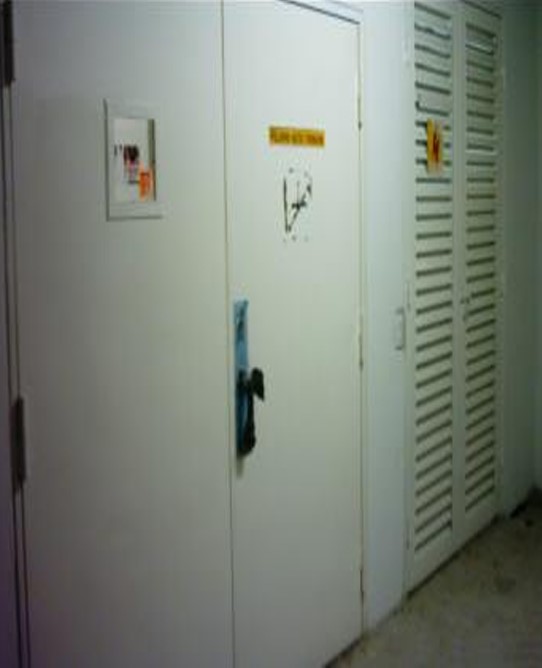

• Subestación subterránea
CONEXIONES TIPICAS
Conexión estrella-estrella. Esta conexión da un servicio satisfactorio si la carga trifásica es balanceada; si la carga es desbalanceada, el neutro eléctrico tiende a ser desplazado del punto central, haciendo diferentes los voltajes de línea a neutro; esta desventaja puede ser eliminada conectandoa tierra el neutro. La ventaja de este sistema de conexiones es que el aislamiento soporta únicamente el voltaje de línea a tierra.
Conexión delta-delta. Este arreglo es usado generalmente en sistemas donde los voltajes no son altos y cuando la continuidad del servicio debe ser mantenida aun si unos de los transformadores fallan; si esto sucede, los transformadores pueden continuar operando en la conexión delta-abierta, también llamada “conexión V” con esta conexión no se presentan problemas con cargas desbalanceadas, pues prácticamente los voltajes permanecen iguales, independientemente del grado de desbalance de la carga.
Conexión delta-estrella. Esta conexión se emplea usualmente para elevar el voltaje, como por ejemplo al principio de un sistema de transmisión de alta tensión. Otra de sus ventajas es que el punto de neutro es estable y no flota cuando la carga es desbalanceada. Esta conexión también es muy usada cuando los transformadores deben suministrar carga trifásica y carga monofásica; en estos casos, la conexión proporciona un cuarto hilo conectado al neutro
Equipos Utilizados para Reducir el Voltaje de ALTA TENSION en un Voltaje Acorde a la Operación de los Equipos ( MEDIA y/o BAJA TENSION ), teniendo la Opción de manejar varios Voltajes ( 220/127, 480/277 VAC ).
